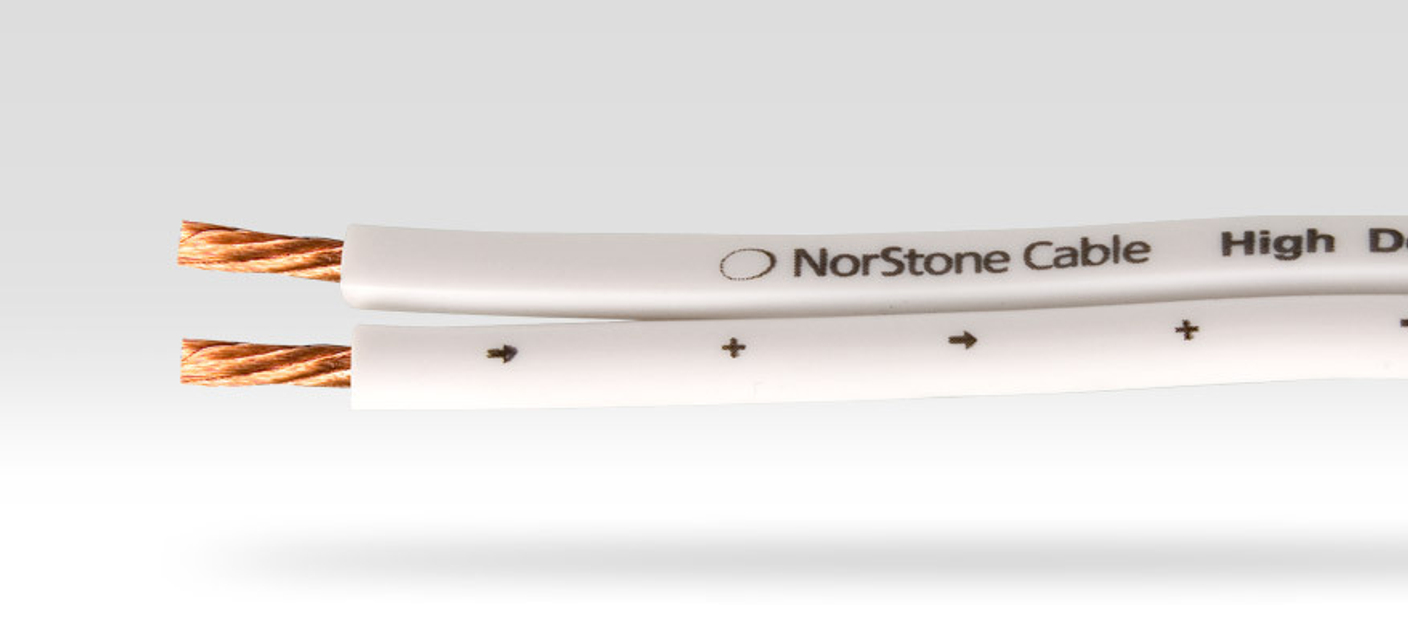

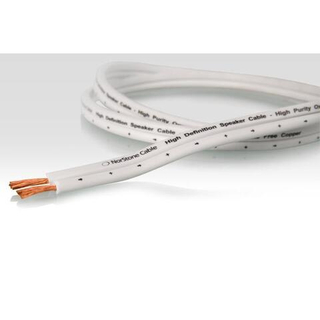

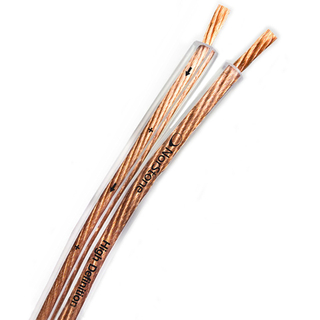

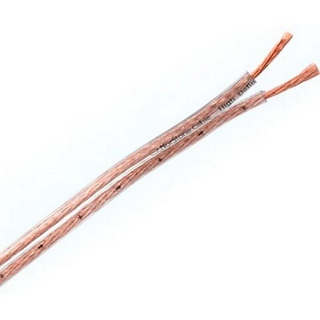

Правильный выбор сечения акустического кабеля для колонок – один из важнейших шагов при создании системы. Правда, при малой длине провода это не настолько критично. У меди очень низкое сопротивление: при сечении кабеля 2,5 мм кв. и длине до 3 м его сопротивлением можно пренебречь, так как оно стремится к нулю. Но если провода тоньше или длиннее, недостаток толщины может резко ухудшить звучание акустической системы. У длинного кабеля компенсировать это можно только увеличенным сечением.
Производители акустических систем рекомендуют делать подбор акустических проводов так, чтобы их сопротивление не превышало 5 % сопротивления самой колонки. Узнать эту характеристику несложно – она должна быть указана на задней стенке и/или в паспорте аппаратуры. В крайнем случае, можно измерить сопротивление тестером или мультиметром. Далее, чтобы не проводить сложные расчеты, воспользуемся готовой таблицей.
Выбор толщины (сечения) акустического кабеля (мм кв.), состоящего из двух проводов, в зависимости от его длины и сопротивления колонок (от 1 до 16 Ом):
| Длина кабеля (м) | 1 Ом | 2 Ом | 4 Ом | 8 Ом | 16 Ом |
|---|---|---|---|---|---|
| 1 | 0,68 | 0,35 | 0,18 | 0,09 | 0,04 |
| 2 | 1,36 | 0,7 | 0,36 | 0,18 | 0,08 |
| 3 | 2,04 | 1,05 | 0,54 | 0,27 | 0,12 |
| 4 | 2,72 | 1,4 | 0,72 | 0,36 | 0,16 |
| 5 | 3,4 | 1,75 | 0,9 | 0,45 | 0,2 |
| 6 | 4,08 | 2,1 | 1,08 | 0,54 | 0,24 |
| 7 | 4,76 | 2,45 | 1,26 | 0,63 | 0,28 |
| 8 | 5,44 | 2,8 | 1,44 | 0,72 | 0,32 |
| 9 | 6,12 | 3,15 | 1,62 | 0,8 | 0,36 |
| 10 | 6,8 | 3,35 | 1,8 | 0,9 | 0,4 |
| 11 | 7,5 | 3,85 | 2 | 1 | 0,44 |
| 12 | 8,2 | 4,2 | 2,2 | 1,1 | 0,48 |
| 13 | 8,8 | 4,5 | 2,3 | 1,2 | 0,52 |
| 14 | 9,5 | 4,9 | 2,5 | 1,3 | 0,56 |
| 15 | 10,2 | 5,2 | 2,7 | 1,4 | 0,6 |
В этой таблице приведены расчетные значения, то есть, оптимальные сечения кабеля заданной длины для той или иной колонки. Но в продаже есть кабельная продукция лишь определенных сечений. Так, по ГОСТ 22483-2012 (IEC 60228:2004) существует 13 стандартных сечений кабельной продукции от 0,12 до 25 мм кв. И изделий с рассчитанной в таблице величиной может просто не быть в продаже.
Какой акустический кабель лучше взять для ваших колонок в таком случае? Ответ однозначен – берите сечение с запасом. К примеру, если нужен провод длиной 12 м для колонки с сопротивлением 1 Ом (оптимальное расчетное сечение 8,2 мм кв.), лучше выбрать кабель на 1,0, а не на 7,5 мм кв. Или же используйте таблицу ниже, в которой уже указаны стандартные сечения проводов разной длины для колонок с сопротивлением от 1 до 16 Ом.
Выбор стандартного сечения (мм кв.) в зависимости от длины кабеля и сопротивления колонок:
| Длина кабеля (м) | 1 Ом | 2 Ом | 4 Ом | 8 Ом | 16 Ом |
|---|---|---|---|---|---|
| 1 | 0,75 | 0,35 | 0,2 | 0,12 | 0,12 |
| 2 | 1,5 | 0,75 | 0,5 | 0,2 | 0,12 |
| 3 | 2,5 | 1 | 0,5 | 0,35 | 0,12 |
| 4 | 4 | 1,5 | 0,75 | 0,35 | 0,2 |
| 5 | 4 | 2,5 | 1 | 0,5 | 0,2 |
| 6 | 4 | 2,5 | 1 | 0,75 | 0,35 |
| 7 | 6 | 2,5 | 1,5 | 0,75 | 0,35 |
| 8 | 6 | 4 | 1,5 | 0,75 | 0,35 |
| 9 | 6 | 4 | 2,5 | 1 | 0,5 |
| 10 | 10 | 4 | 2,5 | 1 | 0,5 |
| 11 | 10 | 4 | 2,5 | 1 | 0,5 |
| 12 | 10 | 6 | 2,5 | 1,5 | 0,5 |
| 13 | 10 | 6 | 2,5 | 1,5 | 0,75 |
| 14 | 10 | 6 | 2,5 | 1,5 | 0,75 |
| 15 | 10 | 6 | 4 | 1,5 | 1 |
Чтобы выбрать нужное сечение акустического кабеля для домашнего кинотеатра или аудиосистемы, просто найдите в левой колонке запланированную длину проводника, а в верхней строчке – сопротивление колонок. На «перекрестке» этих значений и будет оптимальная величина сечения. Это стандартное значение, то есть, такой кабель уже должен быть в магазинах.
