Parasound JC1+ усилитель мощности

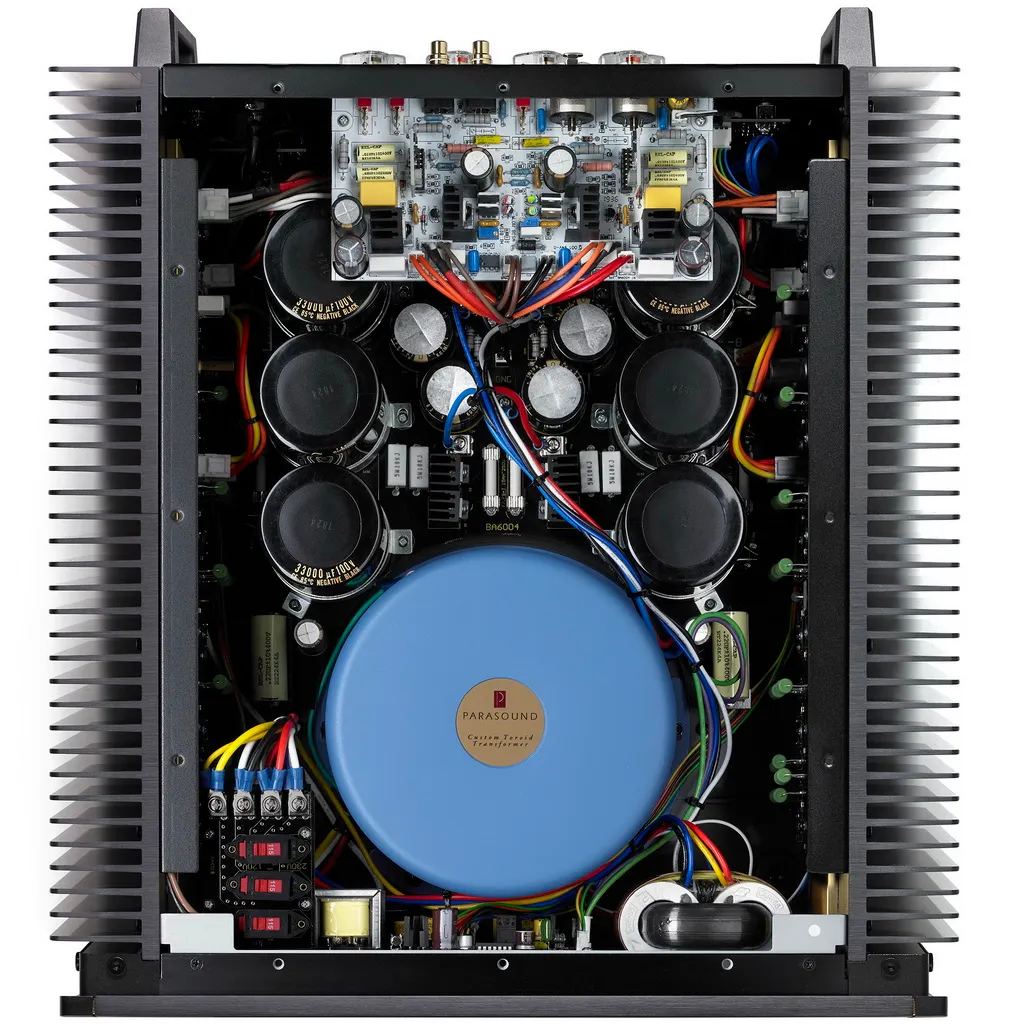

Монофонический флагманский усилитель мощности Parasound JC 1+ стал наследником известной модели Halo JC 1. Parasound Halo JC 1+ обеспечивает 450 Вт на нагрузке 8 Ом и даже 1 300 Вт на 2 Ом с пиковым током в 180 А. Аппарат способен без проблем взаимодействовать с системами, импеданс которых падает до 1 Ом. Усилитель работает в чистом классе A до мощности 25 Вт, переходя затем в класс AB. JC 1+ тяжелее своего предшественника на 30%, в аппарате установлен силовой трансформатор с увеличенной на 20% мощностью, да и емкость батареи емкостей питания увеличена с 132 до 198 тысяч микрофарад. В составе моноблока работают 24 выходных транзистора Sanken, выдающих до 15 A (раньше их было 18). Теперь пиковое значение выходного тока выросло на 33%. Parasound Halo JC 1+ стал первым коммерческим продуктом, использующим активную высокочастотную фильтрацию шума каскадной схемы с разомкнутым контуром с большей пропускной способностью и повышенной линейностью по технологии Bybee Music Rails. Особое внимание уделено входным каскадам, которые в Parasound JC 1+ впервые смонтированы на печатной плате из FR-408 — материала, который используется в суперкомпьютерных и аэрокосмических системах. Эта часть схемы получила собственный источник питания. Он сделан на базе R-образного трансформатора, который отсекает высокочастотные шумы сети питания переменного тока. В блоке питания работают малошумящие высокоскоростные диоды и емкостные фильтры на виброзащищенных конденсаторах Premium Wilson Audio REL общей емкостью 22 400 мкФ. Результат — двухполярное питание 112 В постоянного тока, с минимумом шумов. В усилителе установлен выход XLR Loop Out, есть 12-В триггер и предусмотрена задержка включения. Как утверждается, все это улучшает возможности для использования в полосных вариантах подключения акустики. Переключатель уровня смещения обеспечивает уменьшенное тепловыделение практически без ущерба для звучания. В зависимости от источника входного сигнала и чувствительности колонок можно выбирать усиление — 23 или 29 дБ. Терминалы акустического кабеля CHK Infinium, разработанные Parasound, допускают использование наконечников-«лопаток» шириной до 16 мм, «бананов» или кабеля с зачищенными концами сечением до 5AWG. Особенности Parasound JC 1+ Схема разработана легендарным Джоном Кёрлом Работа со сверхвысоким смещением класса A / AB 25 Вт чистой мощности класса А Стабильно при падении импеданса динамиков ниже 1 Ом Bybee Music Rails ™ — активные высокочастотные фильтры для входного каскада В новом каскаде драйвера John Curl используется каскодная схема для большей полосы пропускания без обратной связи и превосходной линейности Переключатель Gain для выбора усиления 29 дБ или 23 дБ для оптимальной совместимости с предусилителями с высоким коэффициентом усиления или чрезвычайно эффективными динамиками Трансформатор с R-образным сердечником для входного каскада подавляет шум в линии питания 6 массивных конденсаторов фильтра Nichicon Gold Tune емкостью 33000 мкФ для выходного каскада Конденсаторы фильтра входного каскада 22400 мкФ, независимые от основного источника питания Dual CHK Infinium, индивидуальные 5-полосные клеммы для крепления динамиков для упрощения двухпроводного подключения Симметричные входные и петлевые разъемы XLR с блокировкой Neutrik Позолоченные 24k RCA входные и выходные разъемы Vampire Путь прохождения сигнала с прямой связью, в аудиоканале отсутствуют конденсаторы или индукторы Входной каскад JFET, каскад драйвера MOSFET 24 биполярных выходных транзистора на 15 ампер, 230 В, 60 МГц с согласованием по бета-фазе Экранированный тороидальный силовой трансформатор 2,1 кВА с сердечником класса премиум H18 Независимые источники питания для входного каскада, каскада драйвера и выходного каскада Полная мощность до 2 Гц для неограниченного воспроизведения низких частот Сверхбыстрые мостовые диодные выпрямители с мягким восстановлением Harris Конденсаторы REL и Nichicon Muse Цепи серво и релейной защиты постоянного тока Защита от импульсных перенапряжений при включении переменного тока с релейным байпасом Автоматическое включение по триггеру 12 В или по звуковому сигналу Корпус на 4 стойки с задними ручками для переноски Оборудование для монтажа в стойку входит в комплект Активные фильтры высокочастотного шума Bybee Music Rails ™ В каскаде драйвера John Curl используется новая конструкция каскодной схемы. Материал входной платы FR-408 улучшает целостность ВЧ сигнала Переключатель Gain для выбора усиления 29 дБ или 23 дБ Силовой трансформатор с R-образным сердечником для входного каскада Плата входа экранирована Медь двойной толщины на платах вывода / источника питания Позолоченные разъемы внутреннего тракта аудиосигнала Пользовательские стойки для привязки динамиков CHK Infinium Циклический выход Neutrik XLR для упрощения двухканального усиления Светодиодный индикатор питания на передней панели Обновленные схемы автоматического включения с триггерными гнездами 3,5 мм на 12 В Характеристики Parasound JC 1+ Мощность на канал при 8 Ом: 450 Вт (20 Гц - 20 кГц) Мощность на канал при 4 Ом: 850 Вт (20 Гц - 20 кГц) Мощность на канал при 2 Ом: 1300 Вт (20 Гц - 20 кГц) Пиковый размах выходного тока: 180 А Скорость нарастания напряжения: 130 В/мсек Коэффициент нелинейных искажений: <0,15% (на полной мощности) Отношение сигнал/шум: 120 дБ (высокое смещение), 122 дБ (низкое смещение) Входное сопротивление: 100 кОм Коэффициент демпфирования: > 1200 на 20 Гц Входы/Выходы Линейные входы: 1 стерео RCA,1 стерео XLR Класс усиления: A/AB THX-сертификация: THX Ultra2 Дополнительные характеристики: Выходная мощность в классе "А": 25 Вт (высокое смещение, 8 Ом), 10 Вт (низкое смещение, 8 Ом) Габаритные размеры (ШхВхГ): 448 х 197 х 508 мм Масса: 37,6 кг
